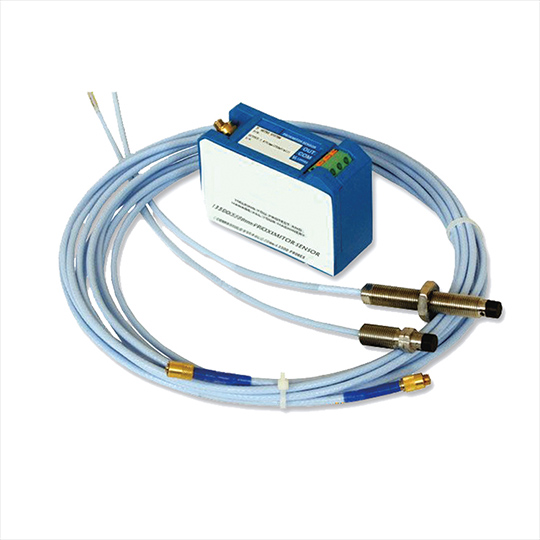

KH-4100系列電渦流傳感器

KH-4100系列電渦流傳感器的基本工作系統由被測體、探頭、延伸電纜、前置器構成。前置器產生高頻振蕩電流通過延伸電纜流入探頭線圈，線圈會產生軸向磁場，當被測金屬體靠近這個磁場，在被測金屬表面產生渦流（電渦流的強弱隨探頭與被測體表面之間距離的變化而變化），從而引起線圈Q值變化。距離小時電渦流作用強，線圈Q值?。痪嚯x大時電渦流作用弱，線圈Q值大。在實際應用中，將線圈Q值的變化經前置器檢波、放大轉化成電壓的變化。實現將機械位移(間隙)值轉換成電壓值。

1. 技術說明：

● 供電：               -24VDC±10%

● 頻率響應：           DC～5 kHz

● 分辨率：              1um

● 探頭靈敏度誤差：     ±3%

● 探頭線性誤差：       ±1%

● 工作溫度：

探頭工作溫度：        -30℃～120℃（在該溫度范圍內可正常工作）

電纜工作溫度：        -30℃～120℃（在該溫度范圍內可正常工作）

前置器工作溫度：      -30℃～80℃

外形尺寸：          80 mm×60mm×30mm

安裝方式：安裝采用導軌安裝或螺釘安裝
