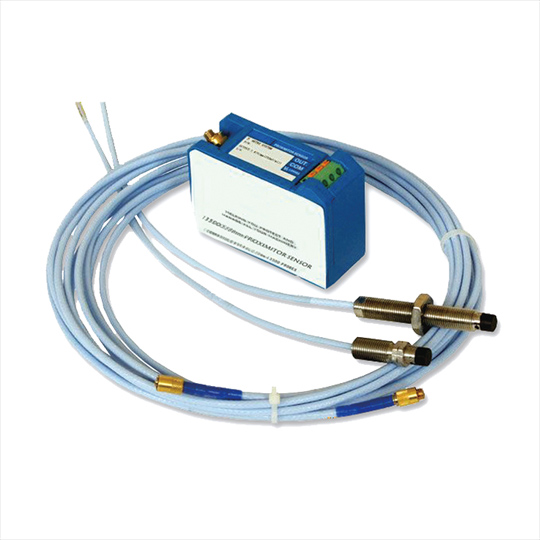

KH-4150一體化軸振動變送器（三線制）

  隨著DCS系統的普及，傳統的二次儀表的功能基本上都能由DCS系統實現。我公司在KH-4150電渦流位移傳感器基礎上，成功開發研制了VM-320軸振動變送器。

   KH-4150軸振動變送器將傳感器采樣的振動位移峰峰值信號經變送器線性化、歸一化處理后，直接輸出4-20mA信號。VM-320軸振動變送器與VM-320系列電渦流傳感器探頭配接，取消了變送器或儀表，減少了接線環節和安裝環節，減少了故障率，它將傳統的外部前置器和儀表部分的濾波、信號歸一化處理、信號輸出等功能模塊化，增強了系統的集成度，體積小，提高了可靠性。

KH-4150軸振動變送器為直接與DCS、PLC接口提供一種簡便、低成本的方式監測旋轉機械轉子的軸振動。對主機、輔機設備如汽輪機、壓縮機、風機、泵群進行軸振動實時監測，能真正起到對這類設備進行保護。它測量準確、穩定可靠，抗干擾性能強。

二、技術說明

  ●供電電源：+24Vdc，最大工作電流小于50mA。

  ●輸    入：KH4100系列電渦流傳感器探頭。

   ●緩沖輸出：+2～＋18V，最大傳輸距離300米。

●精    度：＜±2%。

   ●輸    出：4～20mA，最大負載電阻500Ω。

●頻    響：10～1kHz(-3dB)。

●溫    漂： ≤0.1%℃。

●外形尺寸： 90mm(W)×35mm(L)×70mm(H)。

●安裝尺寸：底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝；

      導軌安裝，可以方便地安裝在標準35mm導軌上。

●接線方式：采用SpringLoc 端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。

●工作溫度： -30℃～80℃。
